線性氣缸

首頁 / 產品中心 / 氣缸 / 線性氣缸 / CQMB 薄型帶導桿氣缸
分類:線性氣缸

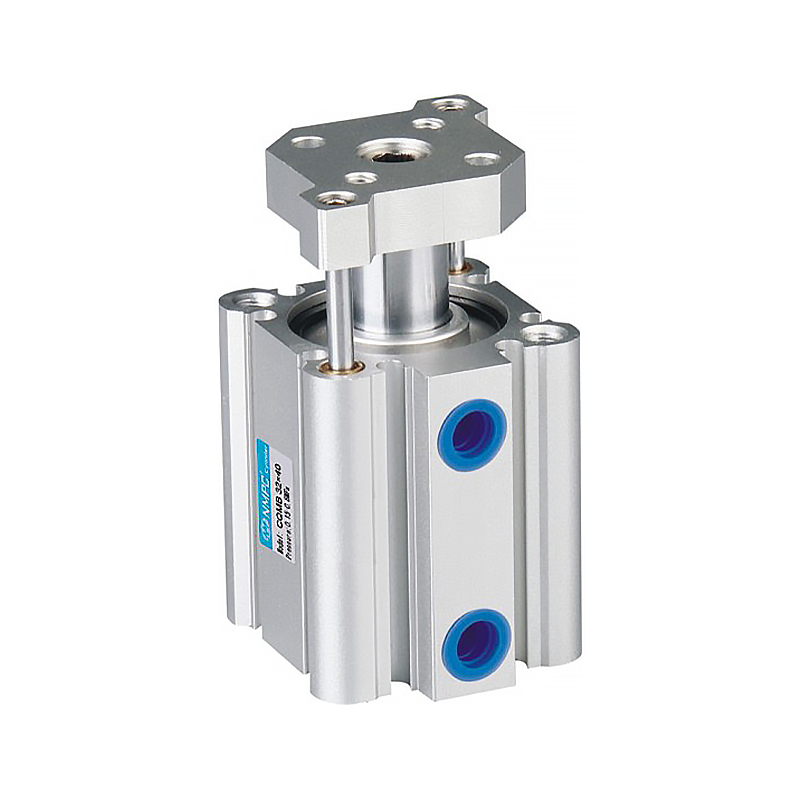

CQMB 薄型帶導桿氣缸

特征：

1、導桿式緊湊型氣缸

2. 缸徑：12、16、20、25、32、40、50、63、80、100

3、標準行程：5～100

4. CQ2K的4倍橫向負載電阻

5.非旋轉精度0.2以下

6. CQS和CQ2系列緊湊型氣缸內置導桿。

7、非旋轉精度：±0.2°以下

8. 抗側向負荷2～4倍※與小型氣缸相比
系列 CQ

9.負載可直接安裝。

10. 安裝尺寸與 CQS 和 CQ2 系列兼容。

獲取報價

訂購代碼

C D Q M? B - 20? □ - 10 - M9B S
????? ???????????????? ???????????

符號 內容
? 內置磁環
無記號 無內置磁環
D 內置磁環
? 安裝形式
B 通孔(標準)
A (Φ32~Φ10) 兩端螺孔(Φ32-Φ100)
? 缸徑
12 12mm
16 16mm
20 20mm
25 25mm
32 32mm
40 40mm
50 50mm
63 63mm
80 80mm
100 100mm
? 螺紋種類
無記號 M螺紋? Φ12~ Φ 25
RC? Φ32~ Φ100
TN NPT Φ3 2~ Φ100
TF G? Φ32~ Φ100
注3)中32無磁性開關,行程為5mm時,為M螺紋。32 non-magnetic switch,M thread when the stroke is 5mm.
? 行程
? 磁性開關的型號
空白的 沒有磁性開關
磁力開關型號見行程/磁力開關型號表
? 磁性開關個數
無記號 2
S 1
N N

規格

孔徑 (mm)

12

16

20

25

32

40

50

63

80

100

體液

空氣

行動

雙作用，單桿

最低工作壓力

0.12兆帕

0.1 兆帕

最大工作壓力

1.0 兆帕

證明壓力

1.5兆帕

環境和流體溫度

-20 至 80°C（不結冰）

軟墊

兩端橡膠保險杠

潤滑

免潤滑

端口尺寸

M5x0.8

M6x1.0

M8x1.25

M10x1.5

M12x1.7
